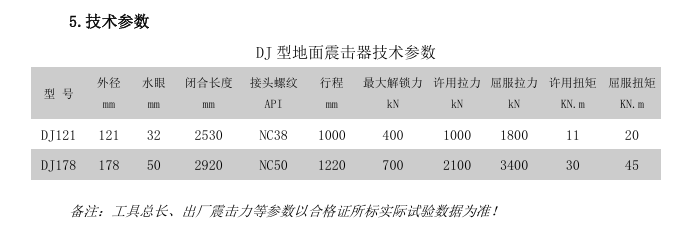

地面震击器原理及参数
DJ型地面震击器是解除井内卡钻事故的有效工具，它连接在钻柱的地面部分，调整吨位的机构是露出钻台面作业，是一种操作方便，设计巧妙，能进行连续下击的工具，不但能承受重载荷和强扭矩，而且密封性能良好，能抵抗高泵压泥浆循环。地面震击器是一种下击震击工具，利用该工具的向下冲击力，能有效地解除钻具被卡，还可以驱动随钻工具或安全接头轻松倒扣。
1.概述： DJ 型地面震击器是解除井内卡钻事故的有效工具，它连接 在钻柱的地面部分，调整吨位的机构是露出钻台面作业，是一种 操作方便，设计巧妙，能进行连续下击的工具，不但能承受重载 荷和强扭矩，而且密封性能良好，能抵抗高泵压泥浆循环。 地面震击器是一种下击震击工具，利用该工具的向下冲击 力，能有效地解除钻具被卡，还可以驱动随钻工具或安全接头轻 松倒扣。
2.结构原理

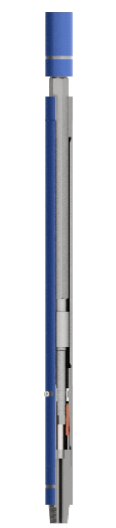

地面震击器由中心管总成、套筒总成和冲管总成等部件组 成，如右图所示。 中心管总成包括上接头、中心管、卡瓦芯轴和密封。 套筒总成包括下缸套、摩擦卡瓦、调节机构、滑套、上套筒 和震击接头。 冲管总成包括冲管和下接头。 地面震击器是连接在捞柱上的，上提捞柱，卡瓦和芯轴产生 摩擦阻力阻止向上运动。此时捞柱伸长，当卡瓦心轴脱离卡瓦时， 伸长的捞柱突然收缩，伴随着落鱼上部的自由段钻柱的重量传给 卡点，使卡点受到猛烈地向下冲击力。每震击一次以后，下压芯 轴使其回位，又可以进行第二次下击。如此可反复作业。
3.操作
地面震击器连接在捞柱上时，务使调节机构露出转盘面，便 于在工作中调节震击吨位。若要循环泥浆，可在震击器上面连接 方钻杆。不需要循环泥浆时应在震击器上面连接 1～2 根加重钻 杆，作为震击器回位(关闭)用，但应留出一定提升高度，作为提 拉时钻柱伸长的拉开高度。 震击作业开始时应由低吨逐步调节到高吨，但最高工作吨位 不能超过自由段钻柱的重量(为泥浆中钻柱重量)，若在震击作业 中发现摩擦副有发高热冒烟情况，可由锁钉孔注入清洁机油，待工作完毕后卸开检查处理。
3.1 解卡震击
3.1.1 将工具连接在钻柱上，务使调节机构露出地面。
3.1.2 用扳手卸开锁钉，调节震击吨位，再旋入锁钉。 注意：调节吨位时应由低吨位开始工作，并防止小物掉入井内。
3.1.3 校准释放吨位后，在指重表上和工具上以转盘面为基准作记号，便于检 查。
3.1.4 若要循环泥浆时可接方钻杆，震击作业时应卸去方钻杆，接上 1～2 根 加重钻杆。 注意：震击作业开始以前，应检查提升系统及设备，必须处于良好状态。 3.1.5 使用最低速度提拉，当约束机构释放时，筒体总成下行，同时钻杆产生 弹性收缩向下冲击卡点。
3.1.6 每调节一次吨位，应在此吨位多次震击，视其冲击落鱼的效果后再进行 吨位变化的调节。 注意：调节的释放吨位不应高于悬重和提拉时的重量，如果高于自由段钻柱 重量，钻柱更紧贴键槽，不利于解卡。
3.2 驱动井内下击器 当你在钻柱上装有下击工具，发生卡钻时下击工具又无能为力，这种情况下 可接上地面震击器，一般调节到低吨位即可启开，有时亦可适当增大吨位，但释 放吨位不要高于自由段钻柱重量。
3.3 解脱打捞工具 有时可能遇到打捞工具或卡瓦类型的工具，如公母锥、捞筒和捞矛等，由于 抓捞牙或卡瓦牙嵌入落鱼，也有操作不当，震击器震击后钻柱伸长变形，亦或异 物进入堵塞，用捞柱的重量已无法解脱。有时是打捞工具的释放结构失灵，即使 是施加扭矩也完全无效。 遇到这些情况，可接上地面震击器，调节到中等程度的释放吨位，若钻柱上 带有下击器时，调节的释放吨位应保证能打开下击器。但调节的吨位仍不要高于 自由段钻柱重量。一般只需 2～3 次震击即可解脱。
4.维护与保养
4.1 震击器使用后，应完全拆卸清洗，并检查各零部件是否完好，损坏件应更 换，丝扣有轻微损坏者可以用锉刀，油石和砂布修整使用。
4.2 凡经大负荷强烈震击和大扭矩转动后，主要零件（如芯轴、下接头、上接 头和缸套）必须进行探伤检查。
4.3 震击器应涂防锈油脂，配带护丝，呈关闭状态入库，水平放置，以免弯曲 变形。 4.4 橡胶件储存期限18个月。
